پروژه به‌روزرسانی سیستم توزین، کنترل و مانیتورینگ دستگاه بسته‌بندی کیسه‌های آرد
شرح پروژه:
این پروژه با هدف به‌روزرسانی سیستم توزین، کنترل و مانیتورینگ دستگاه بسته‌بندی کیسه‌های آرد و همچنین افزایش سرعت عملکرد دستگاه اجرا شد. در این پروژه، تمامی تابلوهای برق و کنترل بازطراحی و مجدداً مونتاژ شدند و سیستم کنترلی قدیمی مبتنی بر بردهای الکترونیکی، با سیستم PLC مبتنی بر CPU S7-300 زیمنس جایگزین گردید.
در بخش توزین، از ماژول‌های وزن TIKA با دقت اندازه‌گیری و سرعت پاسخ‌دهی مناسب استفاده شد. همچنین سیستم مانیتورینگ دستگاه با استفاده از HMI دلتا و نرم‌افزار DOPSoft طراحی و پیاده‌سازی گردید.
از قابلیت‌های سیستم اجراشده می‌توان به کالیبراسیون سیستم توزین از طریق HMI توسط اپراتور، کنترل و نمایش وضعیت فرآیند بسته‌بندی و افزایش سرعت پر و خالی شدن باسکول‌های توزین اشاره کرد.
تجهیزات و سیستم‌های استفاده‌شده:
- PLC زیمنس CPU S7-300
- سیستم توزین و ماژول‌های وزن TIKA
- HMI دلتا
- نرم‌افزار طراحی و مانیتورینگ DOPSoft
- تابلوهای برق و کنترل جدید
مستندات پروژه:

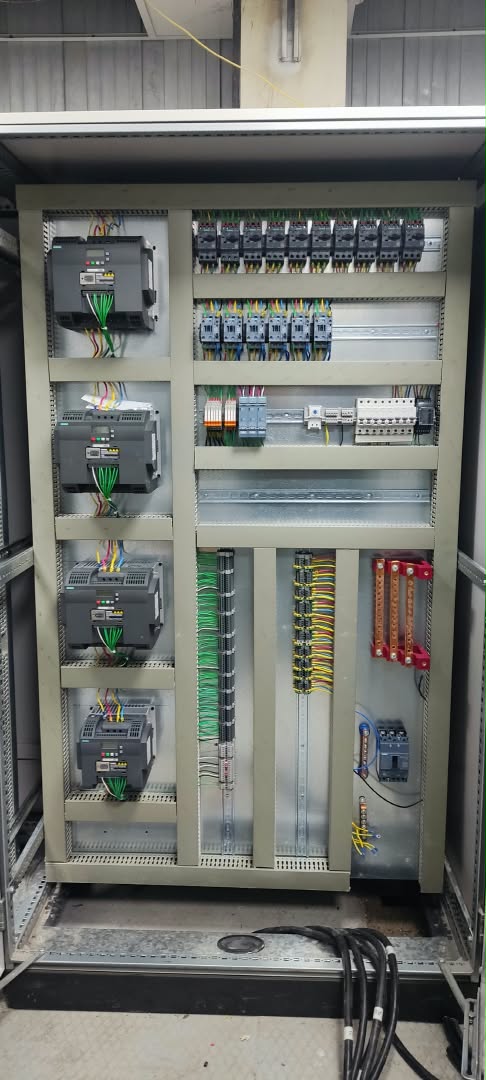

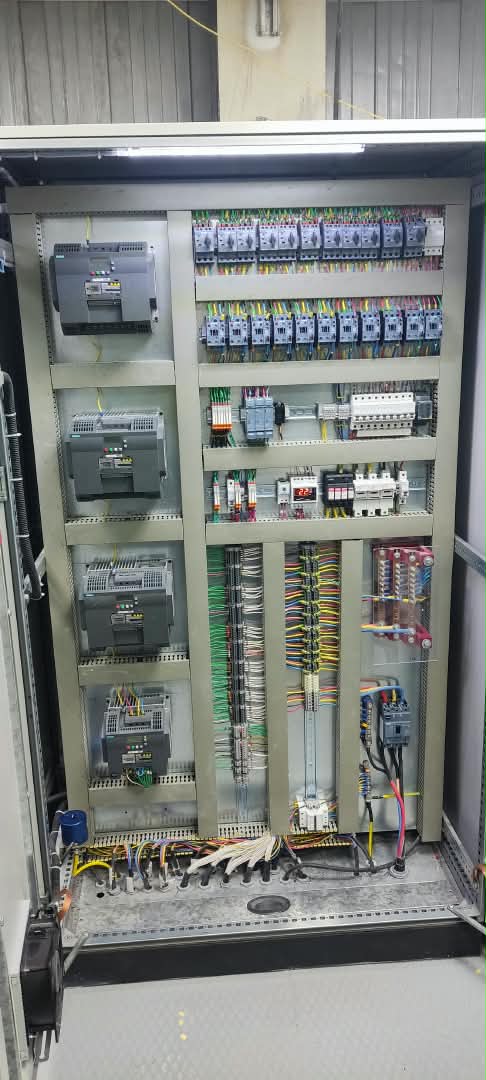

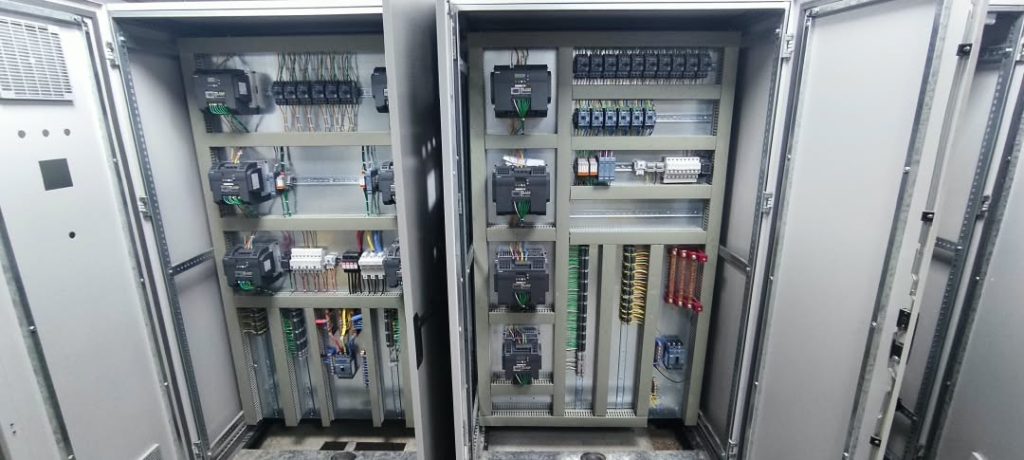

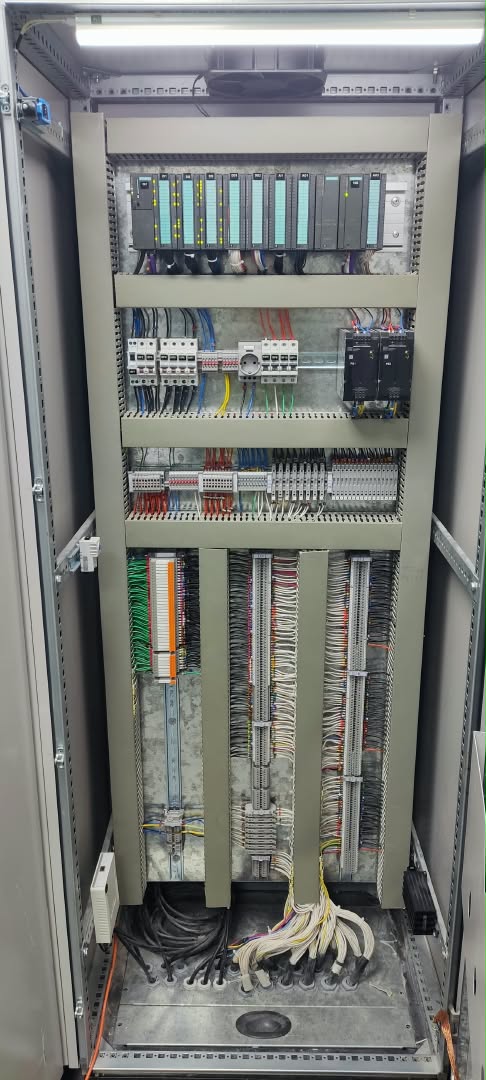

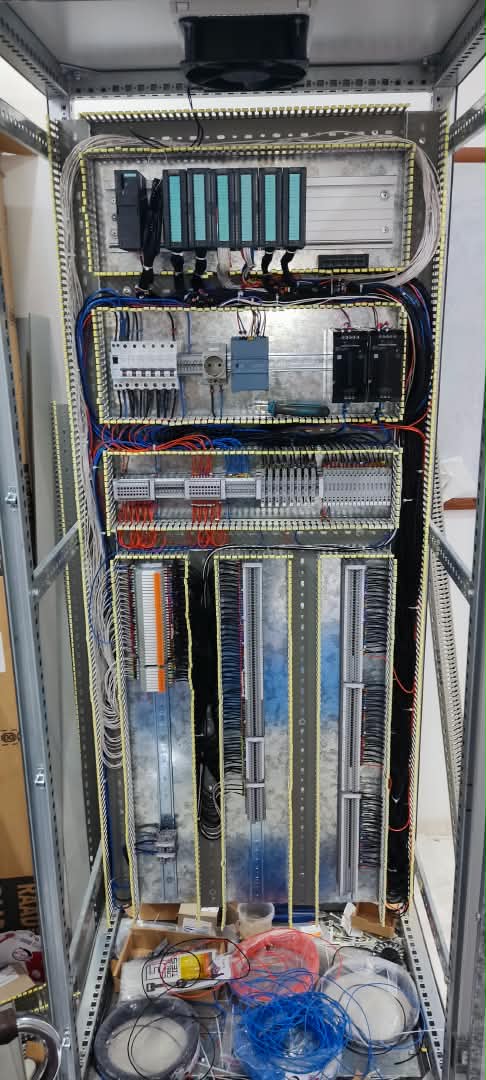

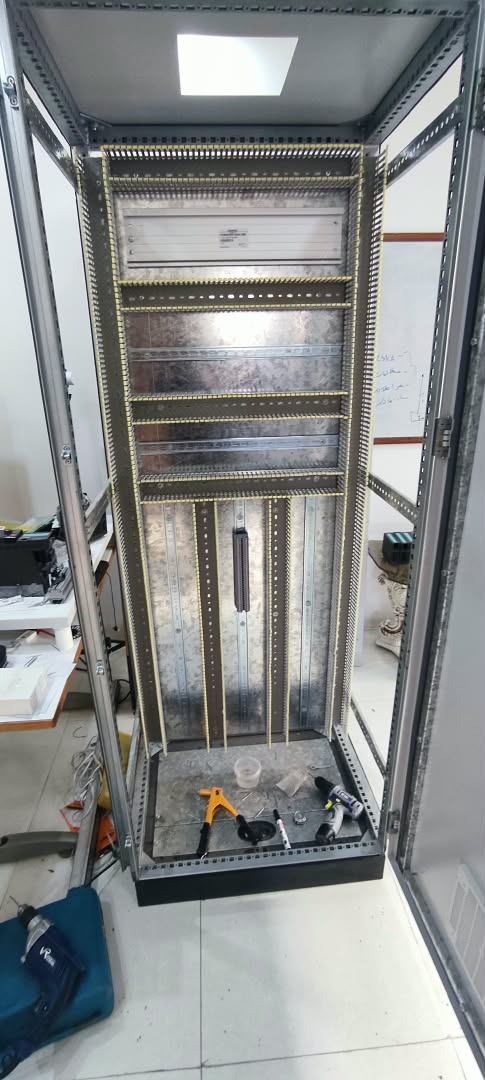

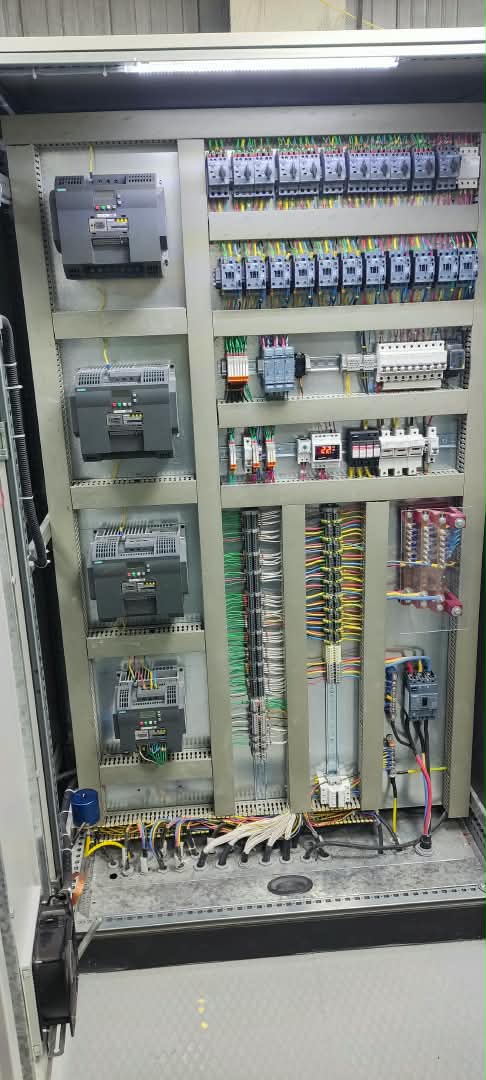

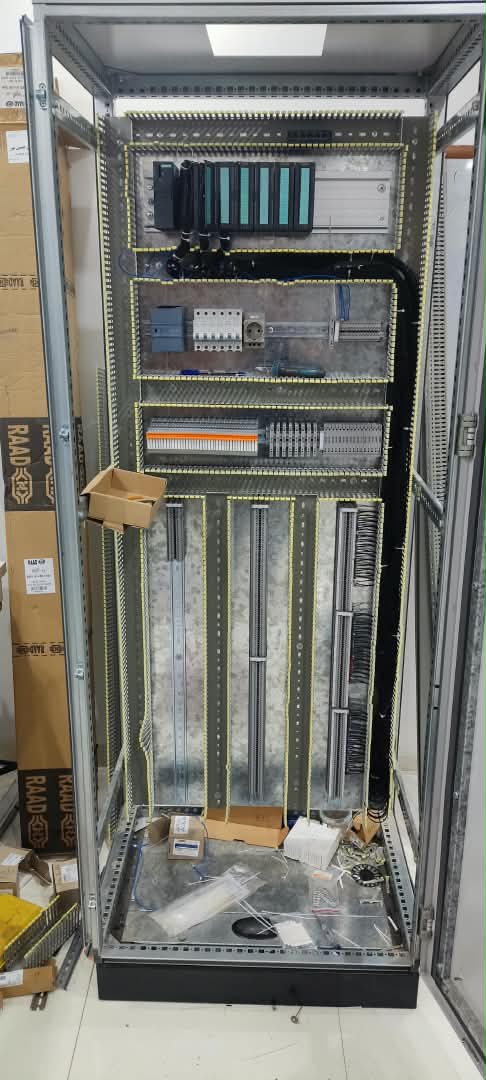

- تصاویر مونتاژ تابلوهای پروژه

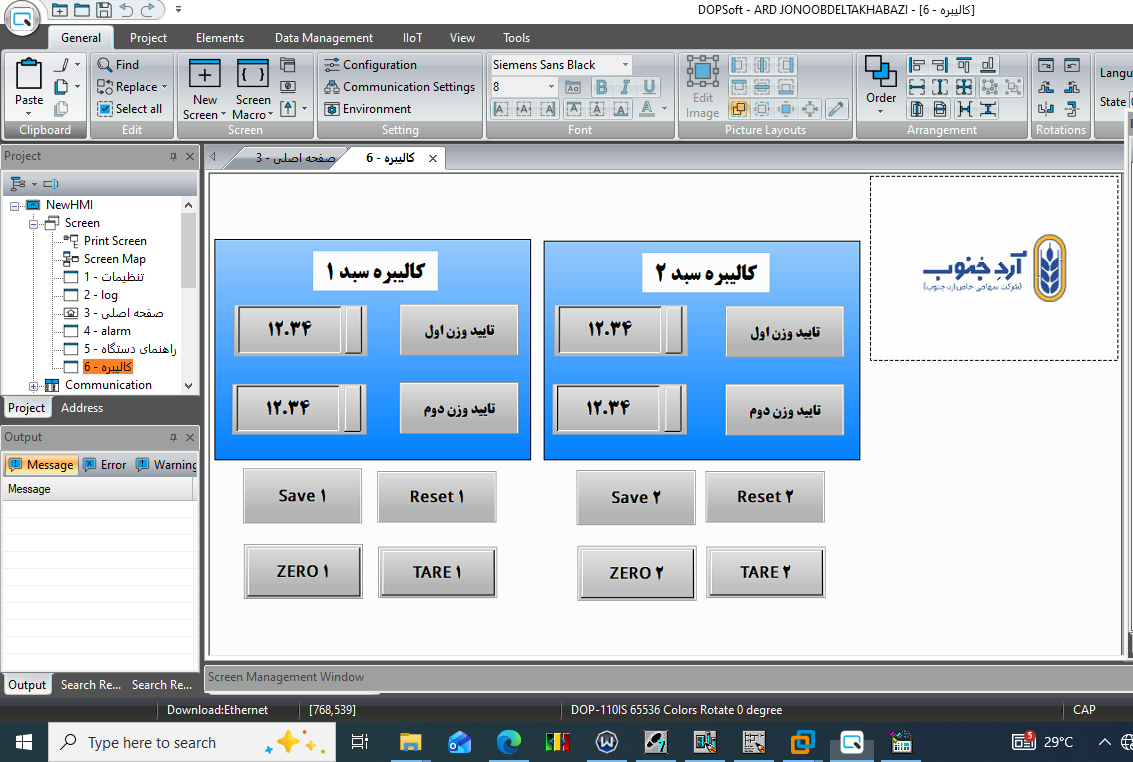

- تصویر صفحه کالیبراسیون سیستم توزین در HMI

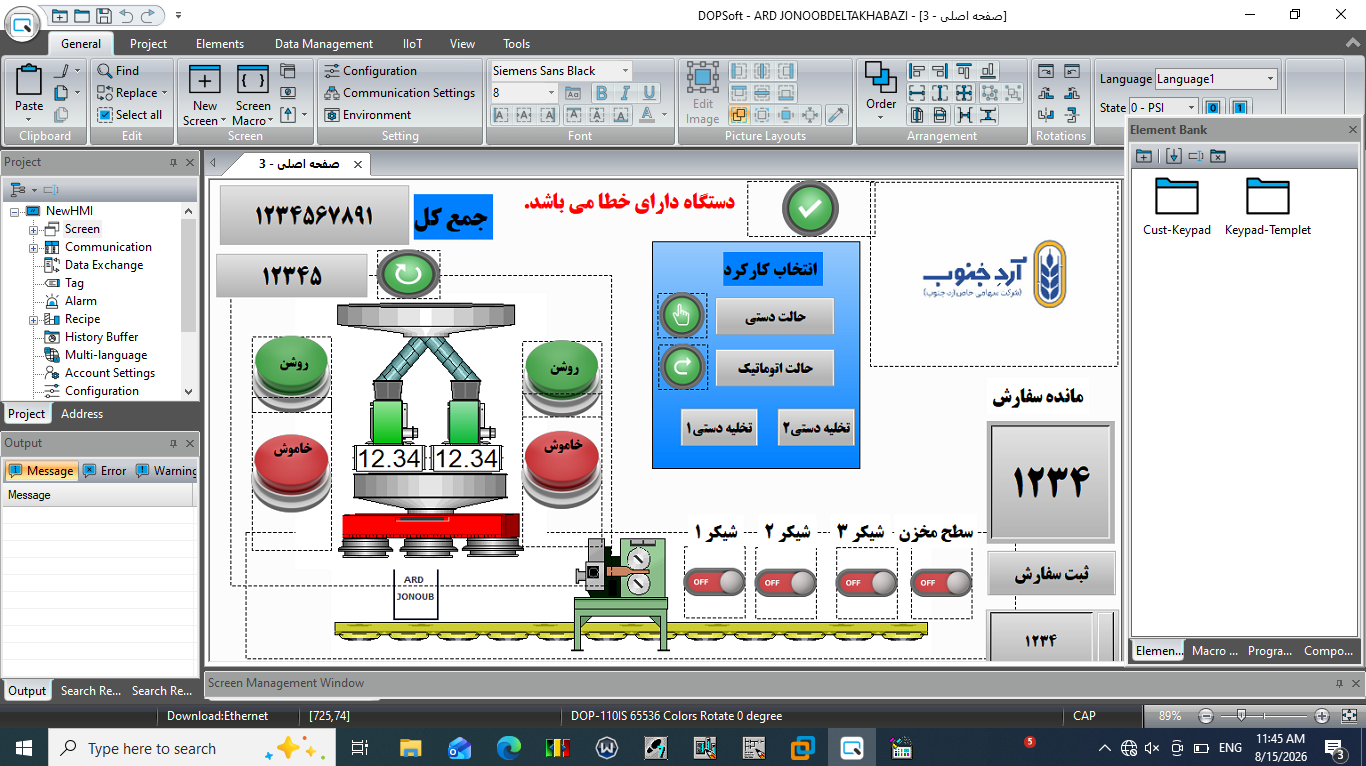

- تصویر طراحی صفحات مانیتورینگ در نرم‌افزار DOPSoft
